德國費斯托FESTO位移編碼器介紹

編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和**式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。**式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

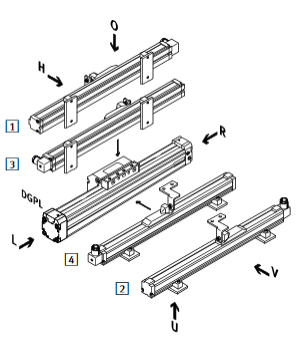

位移編碼器安裝方式*須與機器絕緣。通過耳軸安裝件實現機械連接就可以保證電氣隔離，如有必要可以使用附件電氣隔離支持?；钊麠U的機械振動不得被傳導到位移編碼器。用地線電纜腳連接在位移編碼器端蓋的螺絲上或使用接地扎帶時*須與SPC11-...-LWG殼體上的接地螺絲相連接。地線電纜的長度不應超過SPC11-...-LWG的編碼器電纜。連接*須能用于以下電阻。導線橫截面*須至少為1.5mm2。接地扎帶（編扎）應替代圓形電纜使用，因為扎帶具有更高的干擾消散有效性。德國費斯托FESTO位移編碼器介紹

編碼器工作原理是由一個**有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相差，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

德國 FESTO成立于 1925 年，是自動化技術領域的**ling先廠商，也是基礎和**技術培訓的**市場*。公司總部位于德國埃斯林根，是一家*立的家族企業。Festo 集團業務遍及** 200 個行業，為超過 30 萬的客戶提供ling先的氣動和電驅動技術及全方面解決方案。常年來一直與費斯托有著良好的合作關系。
543123 DNCE-40-100-LS-2,5-Q
543124 DNCE-40-200-LS-2,5-Q
543125 DNCE-40-400-LS-2,5-Q
543126 DNCE-40-600-LS-2,5-Q
543127 DNCE-40-100-BS-5-Q
543128 DNCE-40-200-BS-5-Q
543129 DNCE-40-400-BS-5-Q
543130 DNCE-40-600-BS-5-Q
